Rapport attendu

Consignes données par le professeur

• Les éléments suivants sont attendus suite à votre TP (screenshot obligatoire) :

• La procédure d'ajout du serveur en tant que contrôleur de domaine dans le domaine existant (écran par écran)

• Ajout d'une machine dans le domaine

• L'OU des contrôleurs de domaines (avec les machines visibles)

• L'arborescence avec les groupes et les utilisateurs créé

• Les propriétés d'un utilisateur (avec le mot de passe n'expirant pas)

• Les propriétés d'un groupe de sécurité

• Les membres de groupes de sécurité «Marketing» et «Informatique»

• La console MMC «Utilisateurs et Ordinateurs Active Directory)

Veuillez soigner votre rapport et votre rédaction.

Consignes d'installation des ADDS

Consigne Générale

Les serveurs suivants sont à installer (les 2 machines seront membres du même domaine) :

• L'installation d'un 1er Windows Server 2012 en version Core nommé « NomPrenom01 » (sans majuscules) Ici « sadw02 »
• L'installation d'un 2e Windows Server 2012 en version Standard « NomPrenom02 » (sans majuscules) Ici « sadw01 »

J'ai d'abord installé la version graphique.

Les 2 machines seront contrôleur de domaine du même domaine nomprenom.local. Ici juste nom.local

L'installation de Active Directory se fait ...

• en ajoutant le rôle Service de Domaine Active Directory
• puis en allant dans le rôle, en cliquant sur promouvoir le serveur en contrôleur de domaine
• Cocher l'installation en mode avancé.
• Domaine dans une nouvelle forêt
• Le domaine sera votre « laine.local » (sans les majuscules)
• Nom NetBios : LAINE
• Niveau fonctionnel : Windows Server 2022
• Les autres options seront laissées par défaut.

Installation du contrôleur de domaine (Version GUI)

Infrastructure

Dans mon cas, l'active directory sera installé :

• Sur une machine virtuelle, dans un hyperviseur VMWare ESXi 5.5 Update 3.
• Sur un Windows Server 2022
• Avec 4-8Go de RAM
• 60 Go de disque dur
• Une IP fixe

Adressage IP et Hostname

J'ai attribué à mon serveur une adresse IP fixe avec les configurations suivantes :

• Adresse : 192.168.1.101
• Masque de sous réseaux : 255.255.255.0
• Gateway : 192.168.1.1
• Le nom de mon serveur est sadw01.
• s = serveur
• ad = active directory
• w = windows
• 01 = Premier serveur de ce type

Installation du contrôleur de domaine

Une fois que notre système d'exploitation est installé. Rendez-vous dans Server Manager -> Manage -> Add Roles and Features.

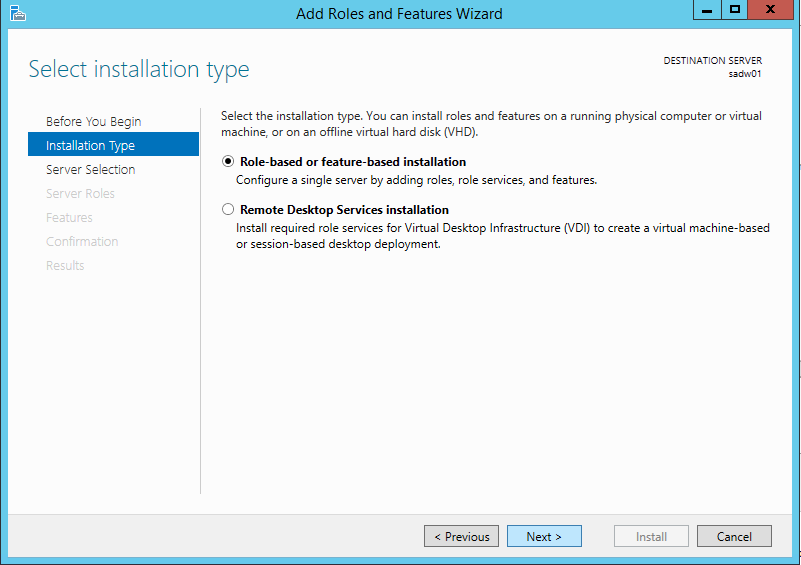

Puis sélectionnez Role-based or feature-based installation.

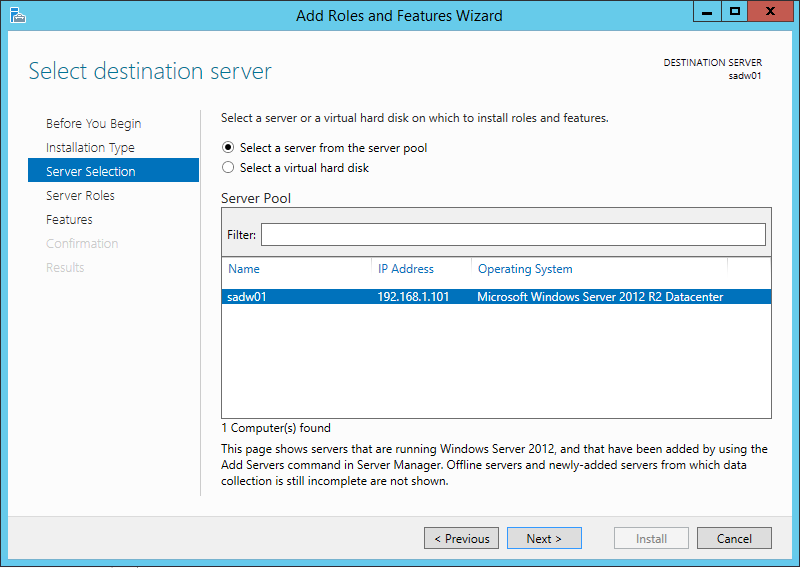

Puis cochez la case Select a server from a server pool.

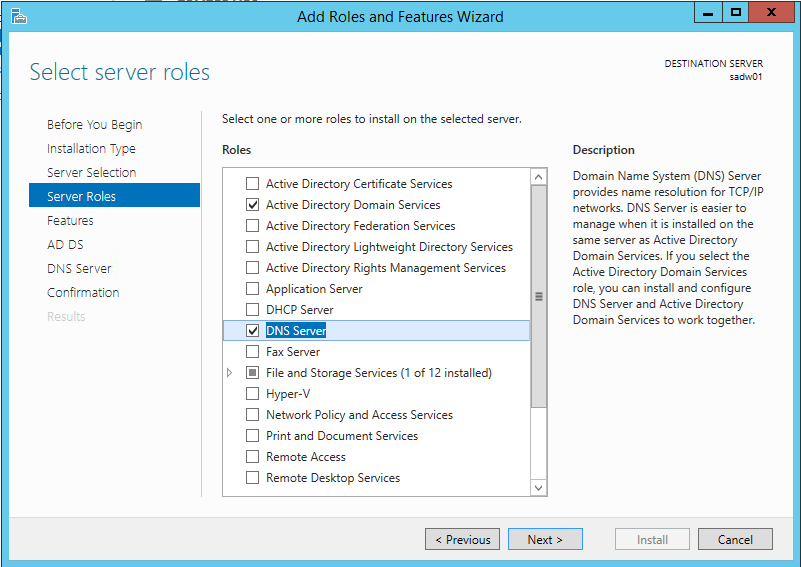

Ensuite sélectionnez les cases Active Directory Domain Services et DNS Server.

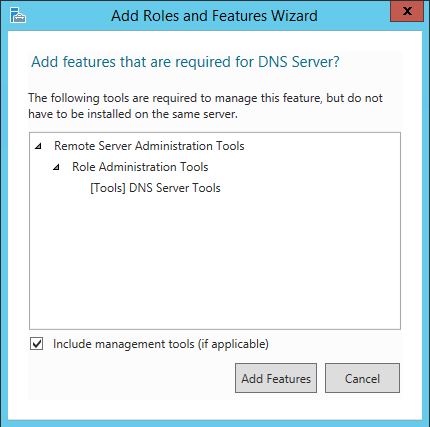

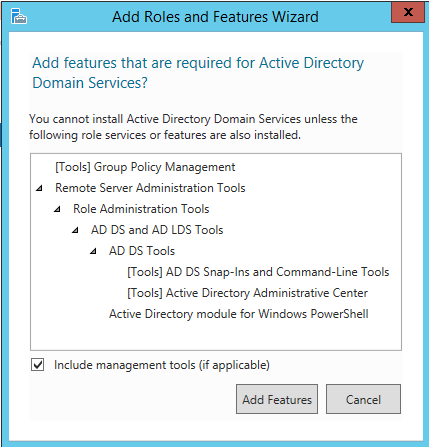

Au moment où vous cocherez ces cases, le serveur vous demandera si vous voulez ajouter les fonctionnalités liées aux rôles. Cochez Include management tools puis cliquez sur Add Features.

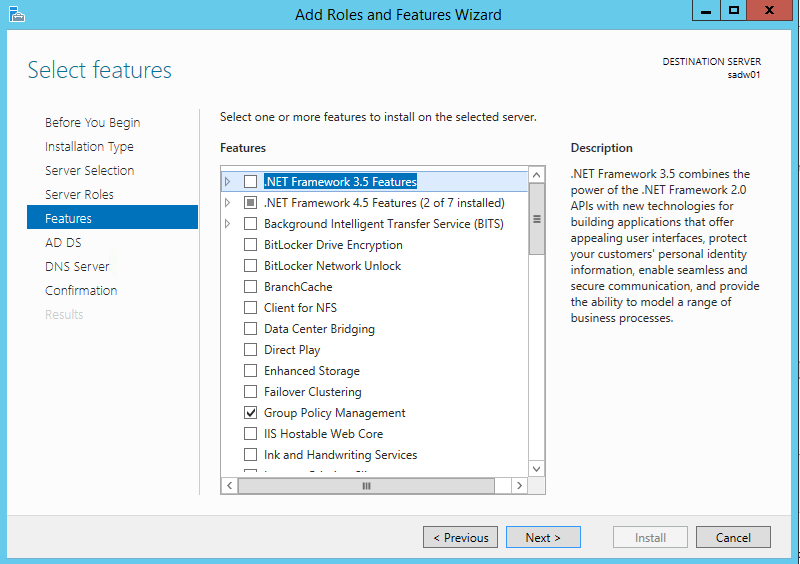

La prochaine étape nous demande si on veut installer des fonctionnalités supplémentaires. Dans notre cas, nous laissons par défaut. Cliquez sur Next.

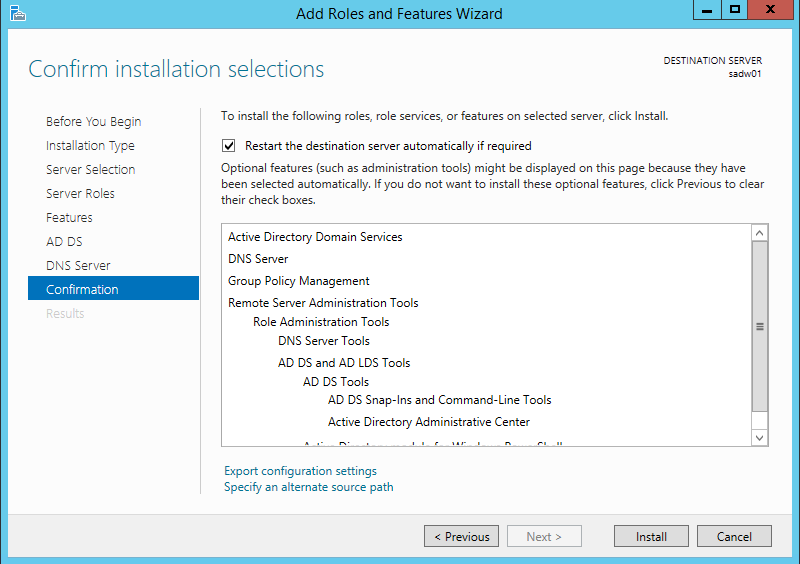

Le résumé de notre configuration apparaît. Cochez Restart the destination server automatically if required pour redémarrer le serveur automatiquement si besoin, puis Install.

Nous pouvons ensuite fermer la fenêtre sans que l'installation ne soit interrompue. Nous pouvons suivre l'avancement de l'installation depuis le Server Manager. Cliquez sur le petit drapeau avec le point d'exclamation pour avoir le visuel.

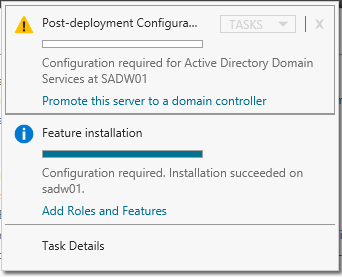

Nous pouvons voir que le serveur nous propose de promouvoir ce serveur comme un contrôleur de domaine. C'est ce que nous allons faire ici. Cliquez donc sur le lien Promote this server to a domain controller.

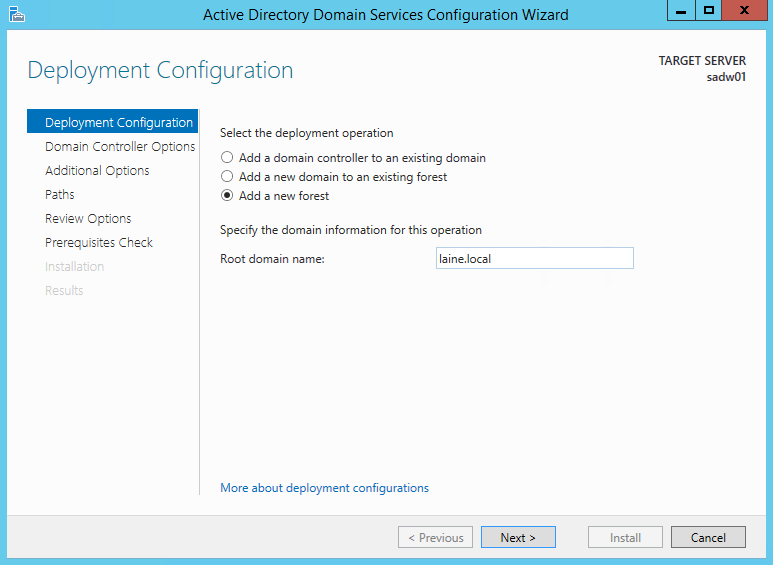

Une fois cela fait, nous arrivons sur une fenêtre de configuration. Nous n'avons dans notre cas, aucune forêt, nous allons donc cocher la case Add a new forest. Puis nous définissons notre domaine, ici laine.local. Dans le cadre d'un labo comme celui-ci, il ne faut pas ajouter de domaine en .fr où .com sous peine d'avoir des problèmes de DNS par la suite.

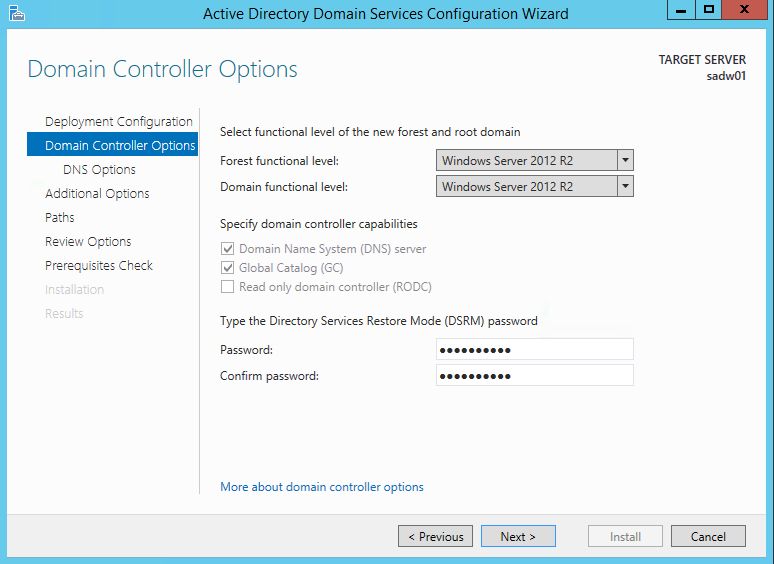

Laissez ensuite la configuration de la forêt et du domaine en Windows Server 2012 R2, et choisissez un mot de passe DSRM à conserver précieusement en cas de future panne.

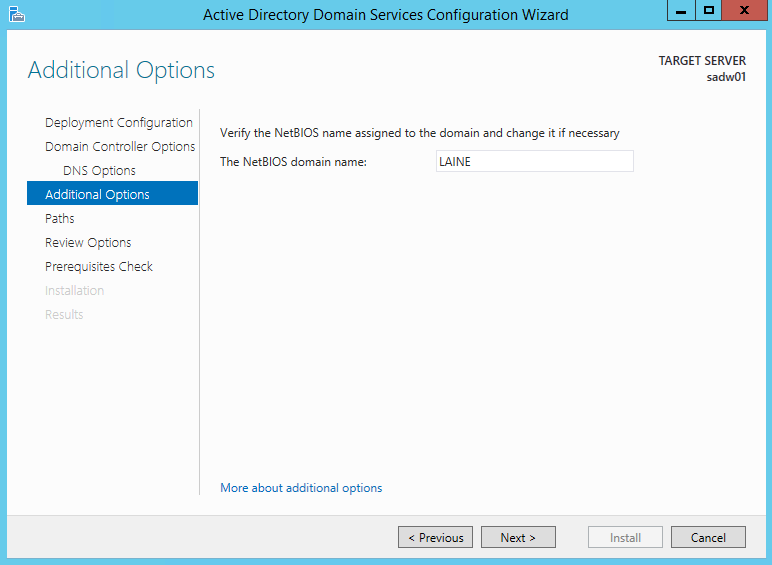

Choisissez ensuite le nom NetBIOS du domaine, ici LAINE.

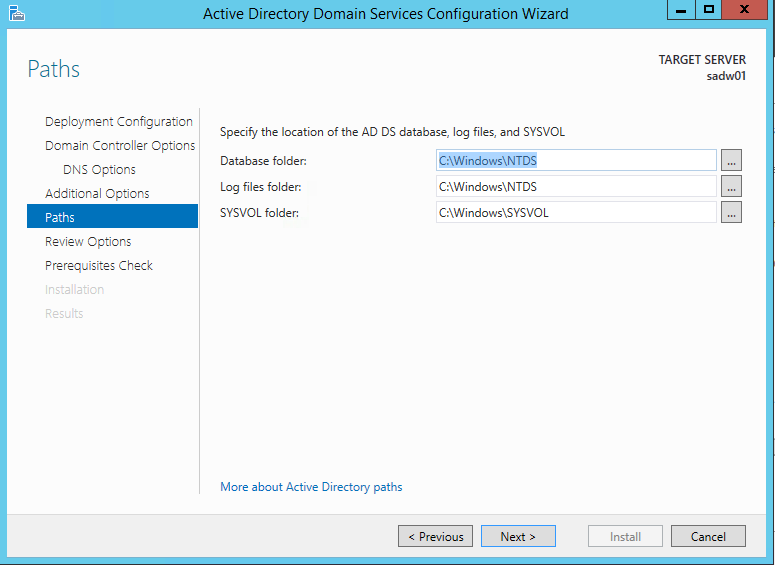

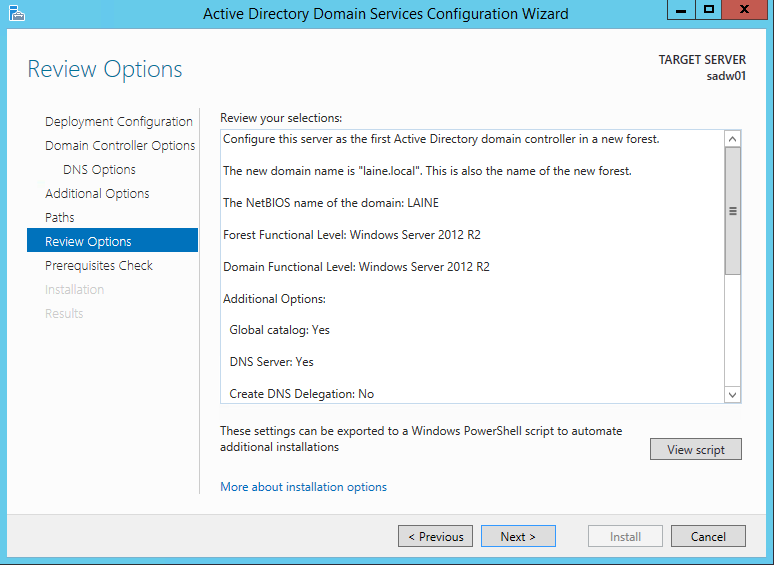

Laissez ensuite la configuration par défaut. Cliquez sur Next.

Encore Next.

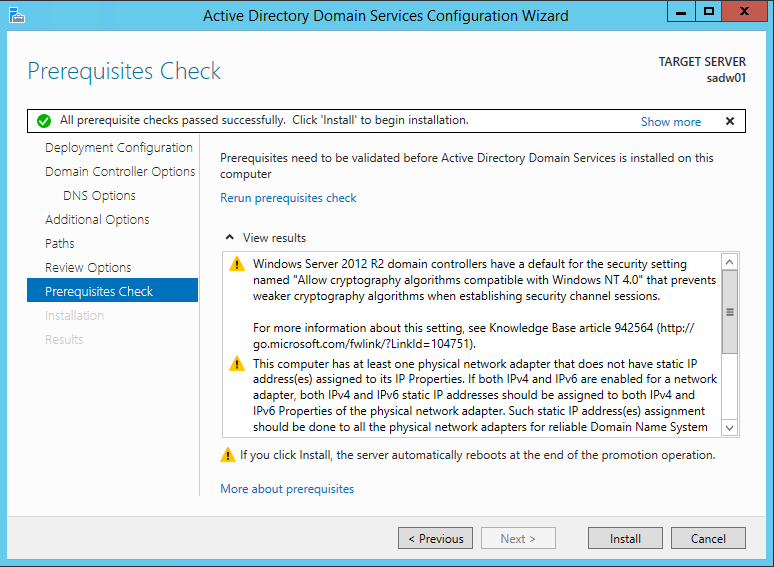

Ensuite, attendez que le Wizard ai fini de vérifier les prérequis, ignorez les avertissements, et cliquez sur Install.

Le serveur va ensuite redémarrer. Nous pouvons nous connecter avec nos identifiants Administrator.

Login : LAINE\Administrator

Password : ********

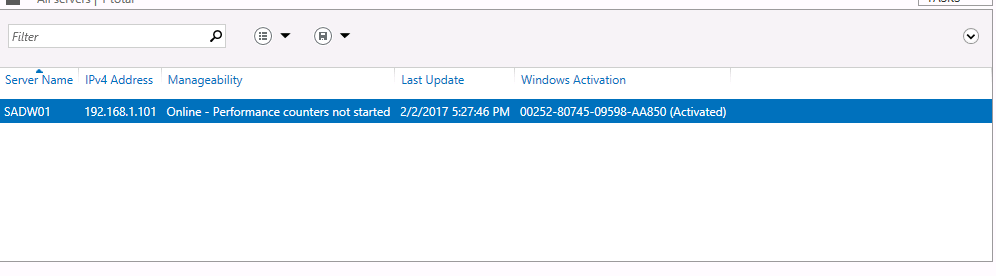

Nous pouvons voir dans le serveur manager que le serveur est dans le domaine et correctement installé.

Le contrôleur est fin prêt. Nous pouvons maintenant ajouter des utilisateurs, groupes, machines, et profitez de toutes les autres fonctionnalités disponibles comme l'ajout de machines serveurs ou clientes dans le domaine.

Installation du second contrôleur de domaine (Core)

Installation et Configuration basique du serveur

L'installation d'un Windows Serveur 2012/2016 R2 se fait de la même manière qu'un Windows classique mais en sélectionnant sa version minimale lors de l'installation.

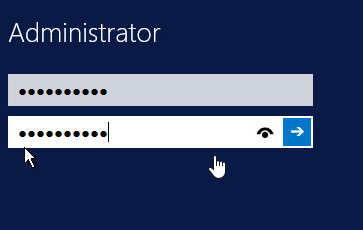

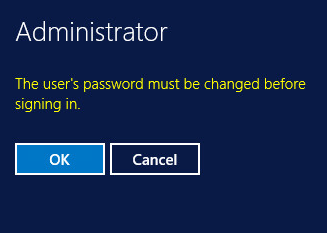

Une fois l'OS installé. Nous devons définir en premier lieu le mot de passe administrateur.

Une fois logger pour la première fois, nous passons en PowerShell et donnons les premières config au serveur.

Tapez d'abord powershell puis sconfig pour accéder au « server manager » de la version core.

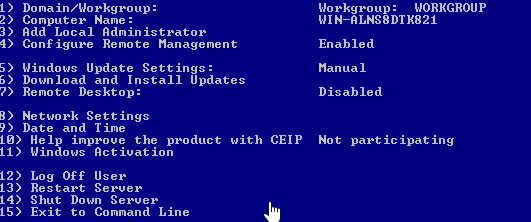

Résumé des options du server manager de la version Core :

1. Domain/Workgroup : Option de liaison de machine au domaine

2. Computer Name : Option du hostname de la machine

3. Add Local Administrator : Ajout d'un utilisateur au groupe Administrateur local

4. Configure Remote Management : Configuration de l'accès à distance par powershell

5. Windows Update Settings : Activer ou désactiver les mises à jours Windows

6. Download or install updates : Télécharger et installé les mises à jours Windows disponible

7. Remote Desktop : Activer le RDP

8. Network Settings : Paramètres réseau

9. Date and time : Changement de la date et de l'heure

10. Help Improve the product with CEIP : Envoyer des données d'utilisation à Microsoft

11. Windows Activation : Activation de Windows (en ligne, avec licence...)

12. Log off user : Se déconnecter

13. Restart Server : Redémarrer

14. Shut Down Server : Eteindre

15. Exit Command Line : Revenir en ligne de commande

Nous allons tout d'abord changer le nom de la machine en SADW02. Option (2). Acceptez le redémarrage de la machine.

Nous activons ensuite le Remote Mangement (3). Indiquez le nom d'utilisateur et le mot de passe du compte.

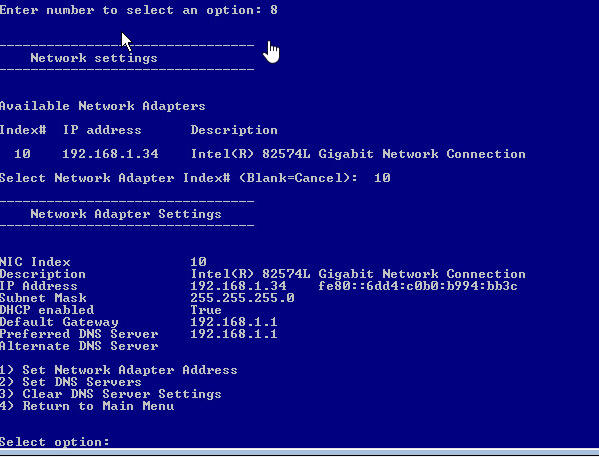

Nous allons ensuite configurer le réseau (8). Nous lui attribuons une adresse IP fixe et les DNS adéquat. Ici les DNS seront, le serveur DC et lui-même, afin d'avoir une bonne communication pour la liaison à l'AD.

La configuration sera :

Adresse IP : 192.168.1.105

Masque : 255.255.255.0

Gateway : 192.168.1.1

DNS Primaire : 192.168.1.101 (Adresse du premier DC)

DNS Secondaire : 192.168.1.105 (Lui-même, futur DC)

Paramètre réseau de base.

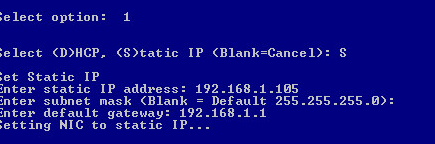

Option (1) pour mettre une IP statique.

Puis option (2) pour définir les serveurs DNS.

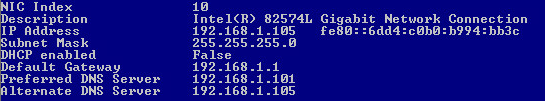

Nous pouvons voir dans le résumé que les adresses sont bien entrées.

Après ces configurations de base, nous chargeons tous les modules PowerShell. Tapez la commande : Get-Module -ListAvailable | Import-Module

Puis, pour plus de simplicité ici, nous désactivons le pare-feu, mode cmd : netsh advfirewall set AllProfiles state off

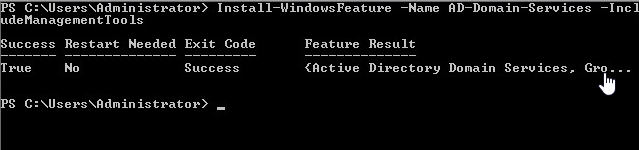

Nous installons ensuite le rôle serveur Active directory et ses composants : Install-WindowsFeature --name AD-Domain-Services -IncludeManagementTools

L'installation s'est bien déroulée.

Nous pouvons ensuite ajouter notre machine au domaine que nous avons configuré précédemment.

Pour cela, retour dans le panneau « sconfig », puis choisir l'option (1) ou tapez la commande add-computer --domainname laine.local

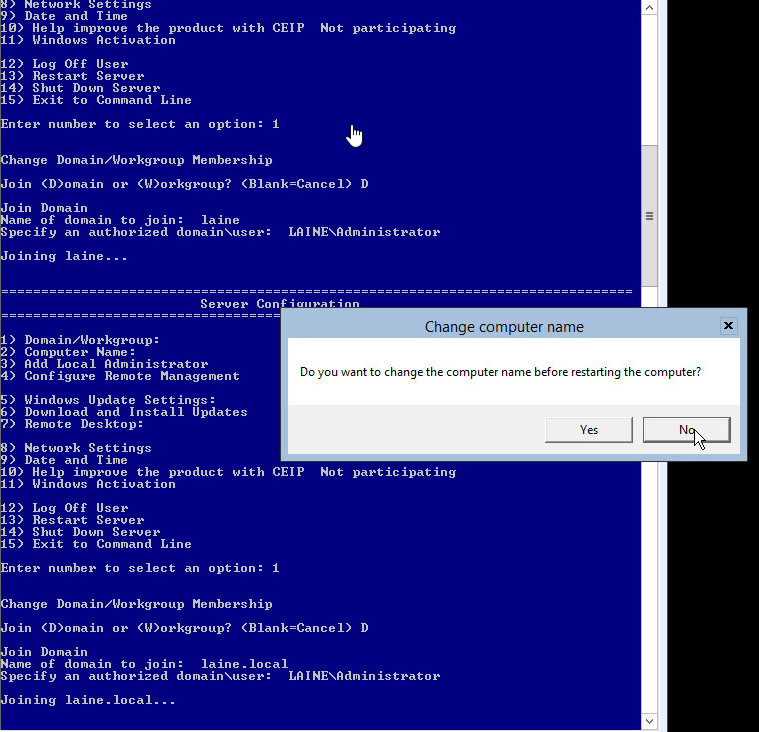

Pour ajouter la machine, après avoir choisie l'option (1), tapez D pour lui indiquer que vous voulez joindre un domaine, tapez ensuite le nom du domaine à joindre, ici, laine.local.

Spécifiez ensuite l'utilisateur qui vous servira à vous connecter au domaine. Nous utiliserons le compte administrateur, LAINE\Administrator. Tapez ensuite votre mot de passe quand cela vous est demandé.

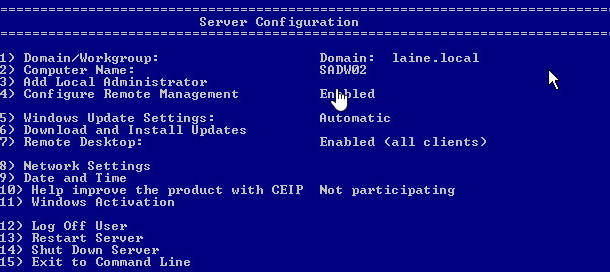

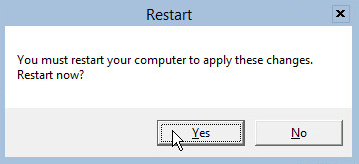

Redémarrez ensuite la machine quand demandée. Vous pouvez voir dans sconfig que vous êtes bien lié au domaine.

Nous pouvons également le vérifier sur DC, dans le DNS et les computers de l'Active Directory.

Pour plus de simplicité de management, nous allons ajouter ce serveur aux serveurs managé du DC. Pour cela, rendez-vous dans votre Server Manager du DC, puis cliquez sur Manage en haut à droite, puis Add Servers.

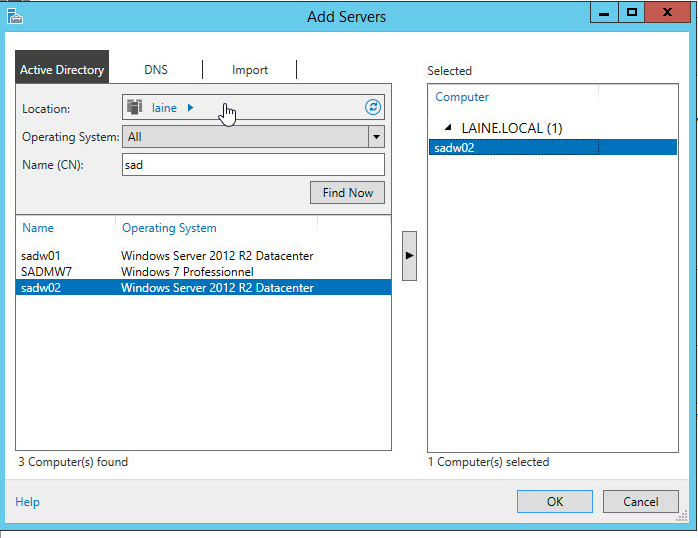

Cherchez ensuite votre serveur fraîchement ajouté à l'AD, puis ajoutez-le à la sélection. Puis Ok.

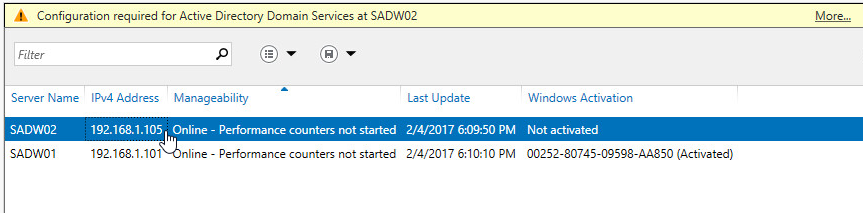

Nous pouvons voir que le serveur est disponible dans la liste.

Administration à distance

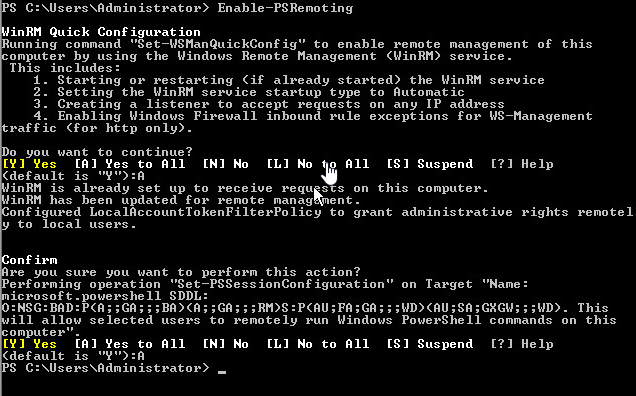

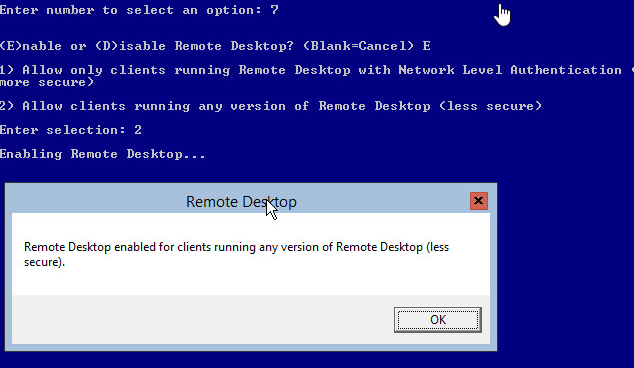

Nous avons précédemment dans sconfig, activé l'administration à distance. Nous aurions aussi pu passer par la commande PowerShell, Enable-PSRemoting.

Grâce à ça, depuis notre liste de serveur, nous pouvons par exemple accéder au serveur en PowerShell depuis le DC.

Ajout du serveur core en tant que contrôleur de domaine

Il y a plusieurs façons de faire pour définir ce serveur en tant que contrôleur de domaine. Soit en PowerShell, soit en graphique depuis le premier DC, car nous pouvons le manager à distance.

En PowerShell

Il suffit de taper en powershell :

**POUR 2012 et 2012 R2 :

Install-ADDSDomainController -domainname laine.local -installdns :\$true -noglobalcatalog :\$false

**POUR 2016 :

Install-ADDSDomainController -domainname laine.local -installdns -noglobalcatalog

pour installer le contrôleur de domaine laine.local, installer les composants DNS et le définir en tant que Catalogue Global. Il ne faut pas oublier de se connecter avec le compte administrateur du domaine.

Dans notre cas, nous avons privilégié l'installation en graphique depuis le premier DC pour des raisons de simplicités et parce que le résultat sera le même. L'avancement de l'installation est le même qu'en graphique mais adapté pour un mode console.

En Graphique

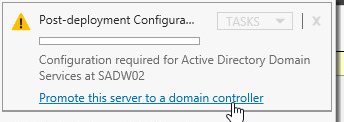

Comme pour la première installation du DC, nous avons le petit panneau jaune (notification) dans le server manager pour promouvoir le serveur en tant que contrôleur de domaine. Cette notification apparaît car nous avons installé les rôles et les services précédemment. (Install-WindowsFeature --name AD-Domain-Services --IncludeManagementTools)

N:B Avant de pouvoir lancer la procédure, nous devons ajouter notre serveur (SADW02) au hôtes de confiance. Via PowerShell sur le DC1 : Set-Item WSMAN:\localhost\Client\TrustedHosts --value sadw02 --force

Nous pouvons maintenant passer à la configuration du nouveau contrôleur de domaine.

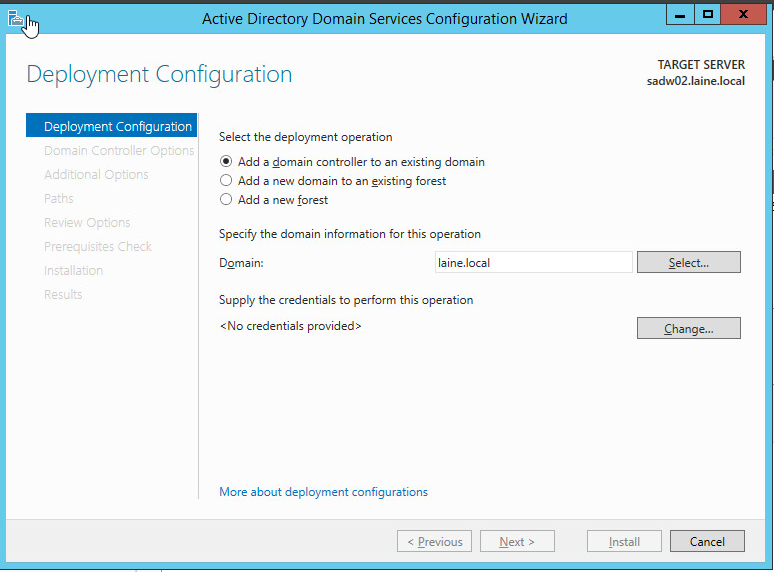

Cochez, Add a Domain controller to an existing domain dans laine.local. Puis cliquez sur Change pour ajouter vos informations d'identification : LAINE\Administrator et mot de passe : ********

Les Credentials :

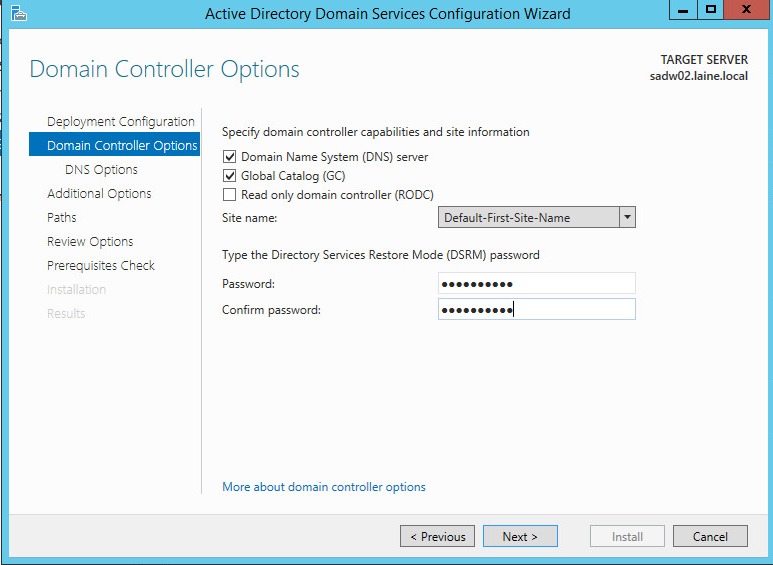

Cochez ensuite les deux premières cases et tapez votre mot de passe DSRIM.

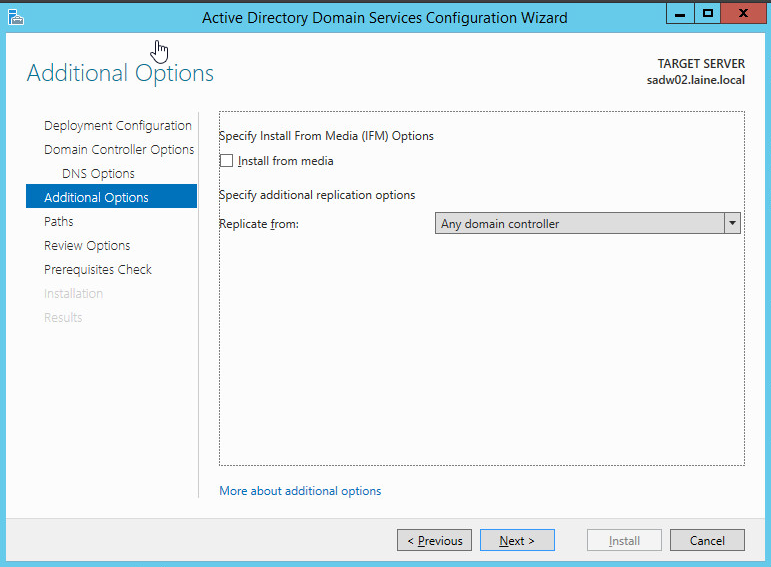

Laissez l'option Any Domain controller et ne cochez pas la case Install from media. Next.

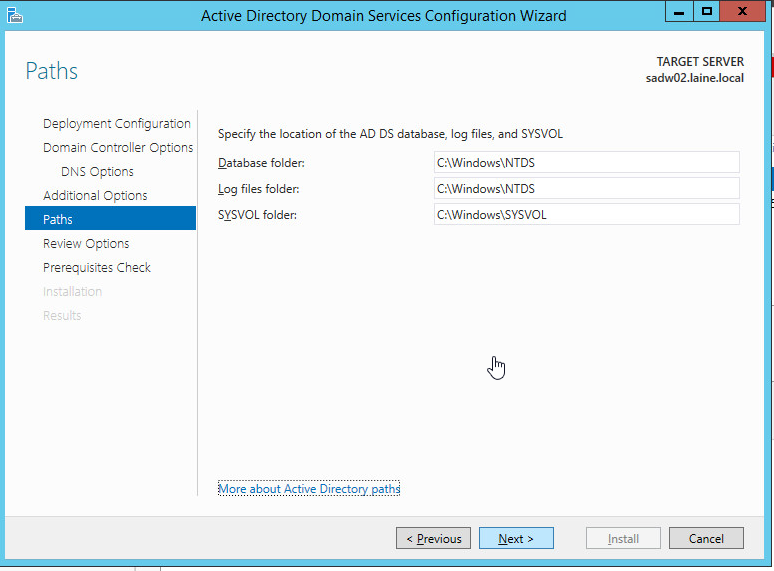

Laissez par défaut.

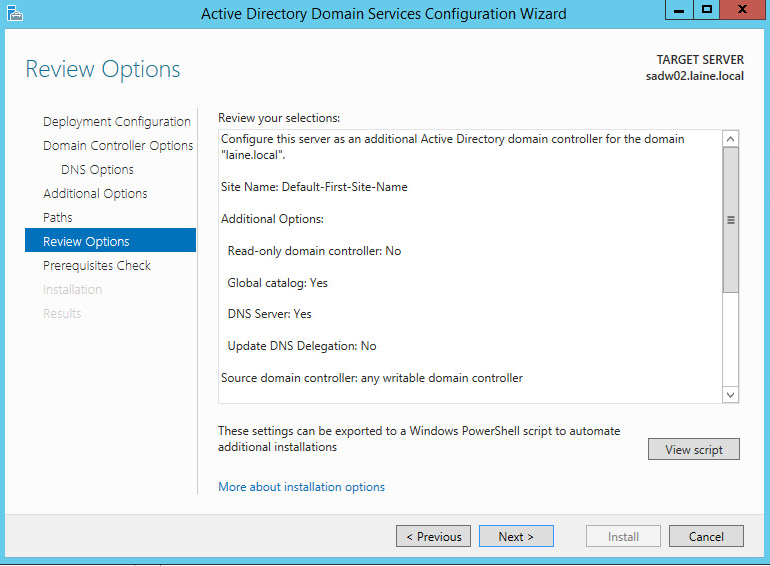

Le Review, vérifiez votre configuration et cliquez sur Next.

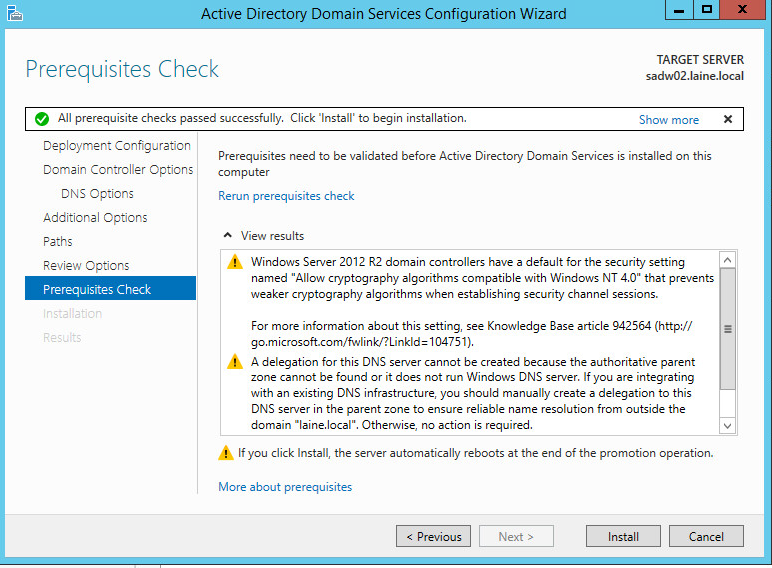

Une fois les prérequis check, cliquez sur Install.

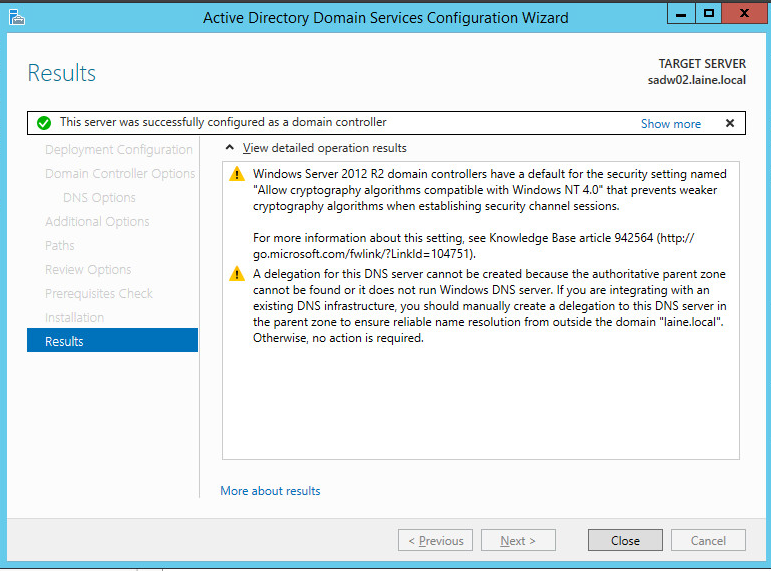

L'installation s'est bien déroulée. Cliquez sur Close. Le serveur SADW02 va redémarrer automatiquement.

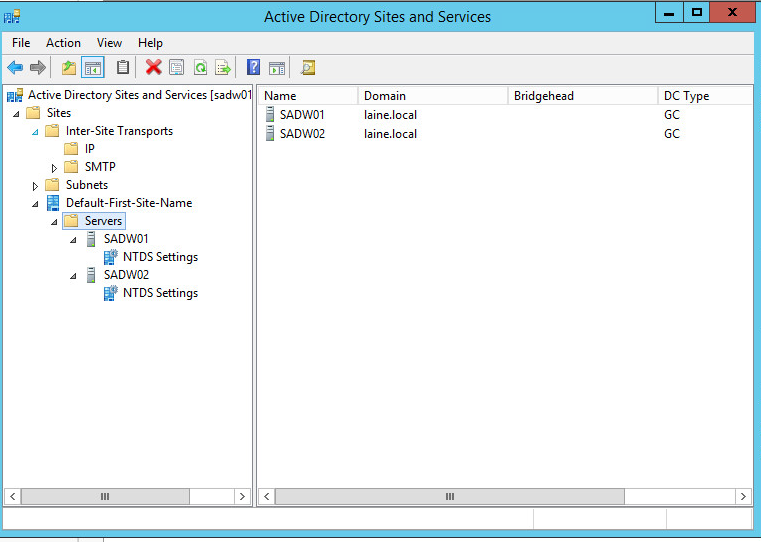

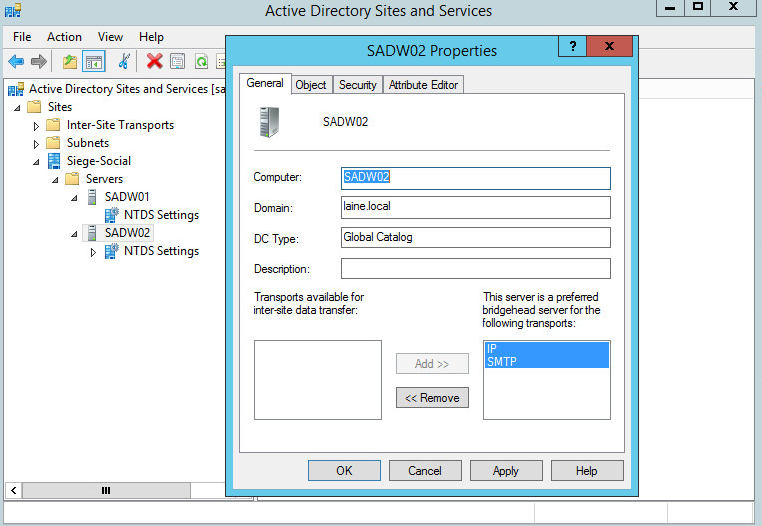

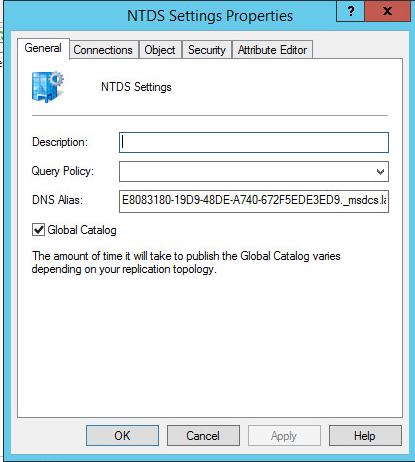

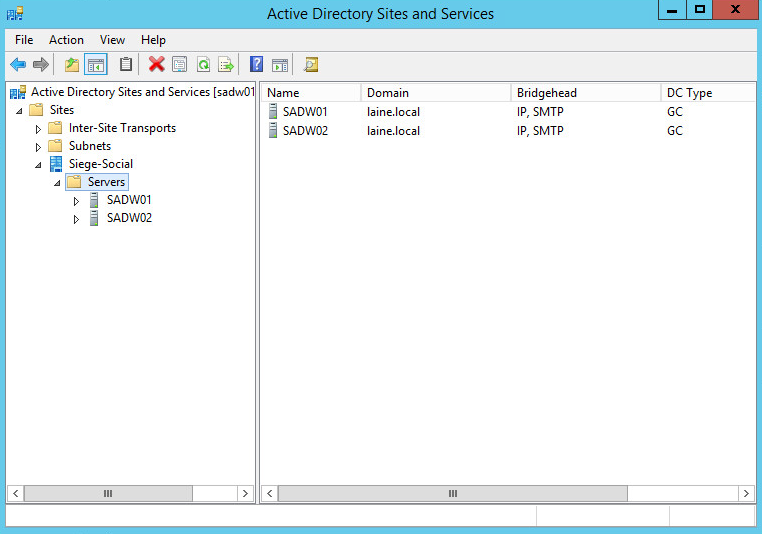

Nous pouvons maintenant vérifier que le serveur est bien défini en tant que contrôleur de domaine. Allez dans le Server Manager -> Tools -> Active Directory Sites and Services. Le visuel vous montre les deux serveurs contrôleur de domaine.

Toujours dans le serveur manager également.

Notre second contrôleur de domaine est maintenant opérationnel.

Ajout d'une machine cliente dans le domaine

Prérequis

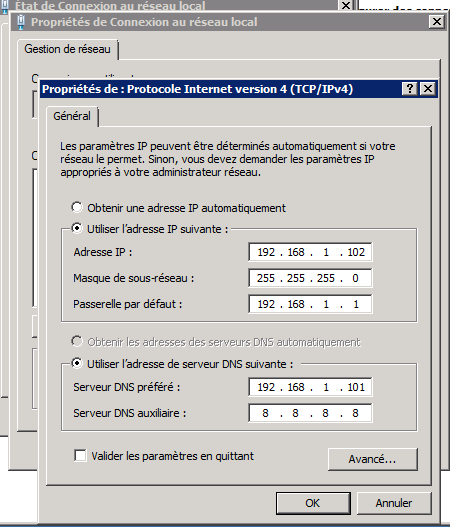

Afin d'ajouter une machine dans notre domaine, celle-ci doit être sur le même réseau (ici 192.168.1.X). Ici, nous avons une machine cliente sous Windows 7. L'ajout de la machine nous servira pour utiliser les outils d'administration par la suite.

Nous partons du principe que la machine est sur une installation classique, ici nous lui avons attribué une IP fixe car nous n'avons pour le moment aucun DHCP d'installé. Et en DNS l'adresse du contrôleur de domaine. (Nous aurions pu mettre le DC secondaire en secondaire également)

Ajout de la machine au domaine

Pour ce faire, nous devons nous rendre dans les paramètres de l'ordinateur. Cliquez droit sur le poste de travail, puis propriétés.

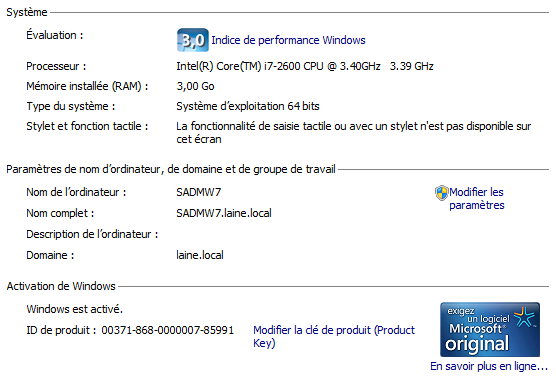

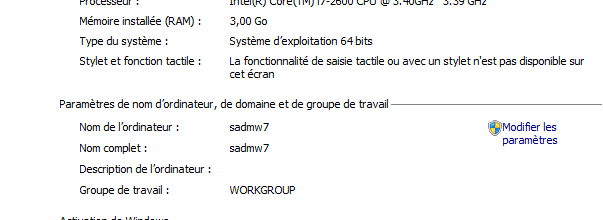

Les performances de la machine y sont décrites. Cliquez sur Modifier les paramètres, en face du nom du poste.

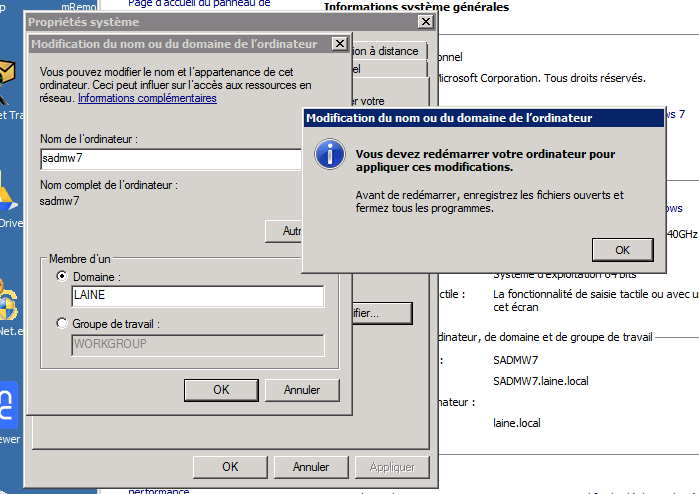

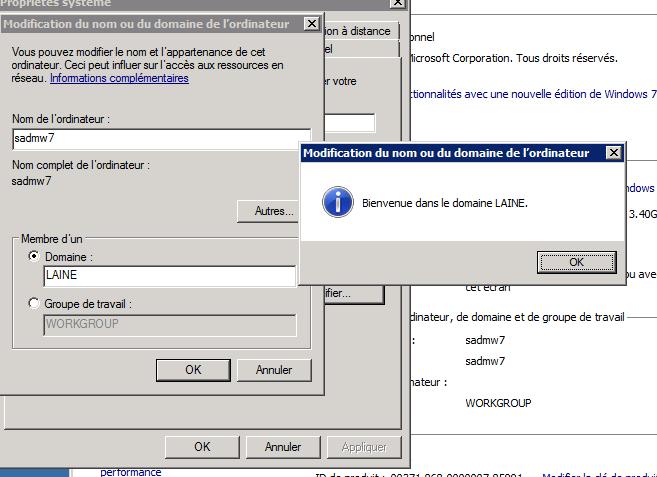

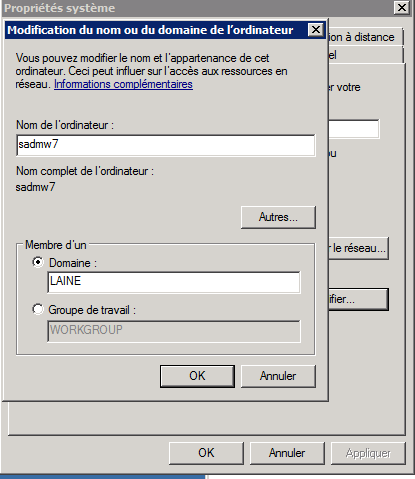

Puis ensuite sur le bouton Modifier. Cochez la case Domaine. Puis tapez le nom NetBIOS du contrôleur de domaine. Ici LAINE.

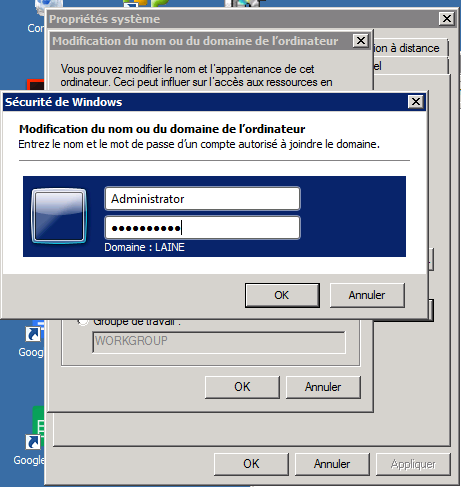

L'application va ensuite vous demander un nom d'utilisateur et un mot de passe. Mettez les identifiants admin défini plus tôt.

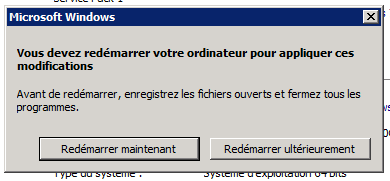

La machine est maintenant ajoutée au domaine. Vous devez redémarrer la machine pour appliquer les changements.

Troubleshooting

Il peut arriver parfois que la machine cliente ai des problèmes pour résoudre le nom du serveur DNS. Si c'est le cas, pour pallier ce problème, il faut ajouter des clefs de registre à la machine. Cette procédure fonctionne également pour les serveurs.

Rendez-vous donc dans le regedit.

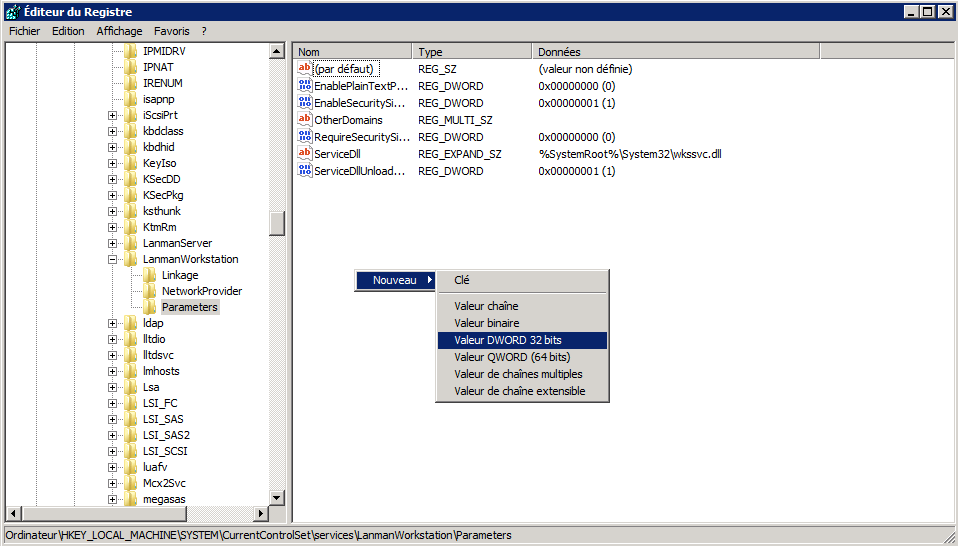

Dans KEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\LanmanWorkstation\Parameters et ajouter ces deux clés de registre DWORD 32 bits.

DomainCompatibilityMode avec la valeur 1
DNSNameResolutionRequired avec la valeur 0

Installation des RSAT

Consigne

• Installer les RSAT sur votre hôtes (Windows de votre machine locale)

• Connectez-vous avec 2 MMC « Utilisateurs et Ordinateurs Active Directory » sur vos 2 contrôleurs de domaines séparément

• Fournissant une impression écran des 2 consoles MMC en même temps

Installation des RSAT

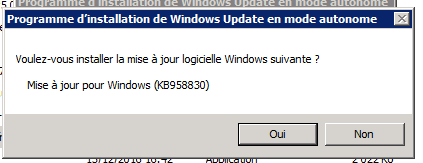

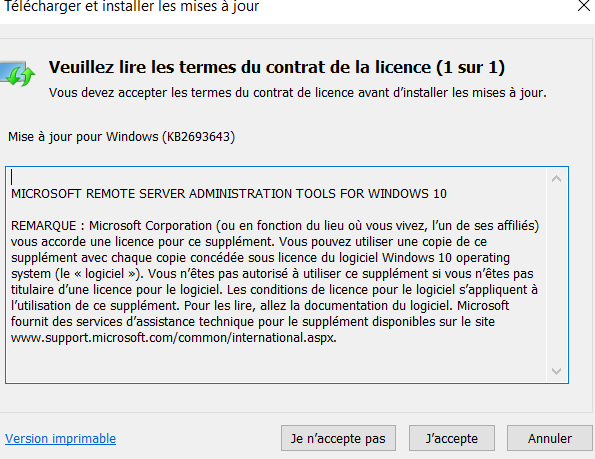

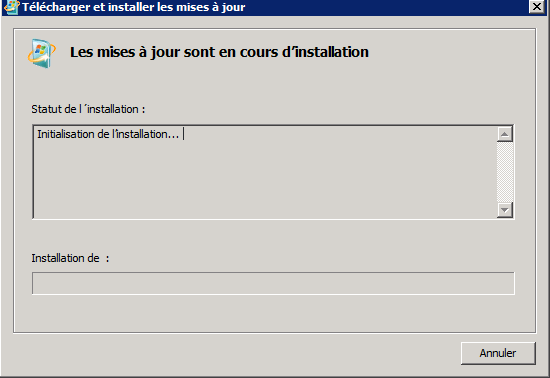

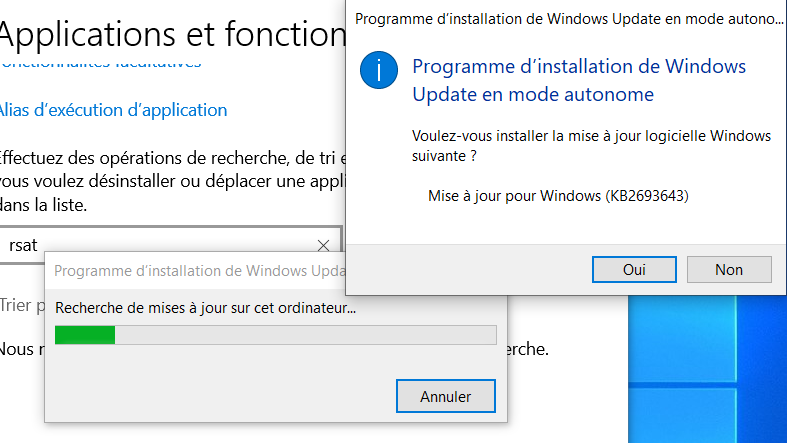

Téléchargez le KB et l'installer.

Pour Windows 10 ou 7 rendez-vous sur ce lien et installez le package.

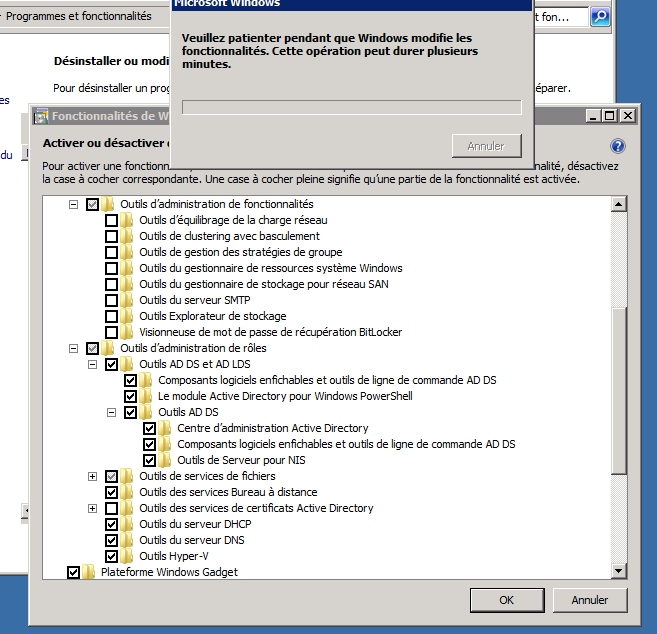

Ajoutez ensuite les fonctionnalités suivantes à votre machine Windows (Windows 7)

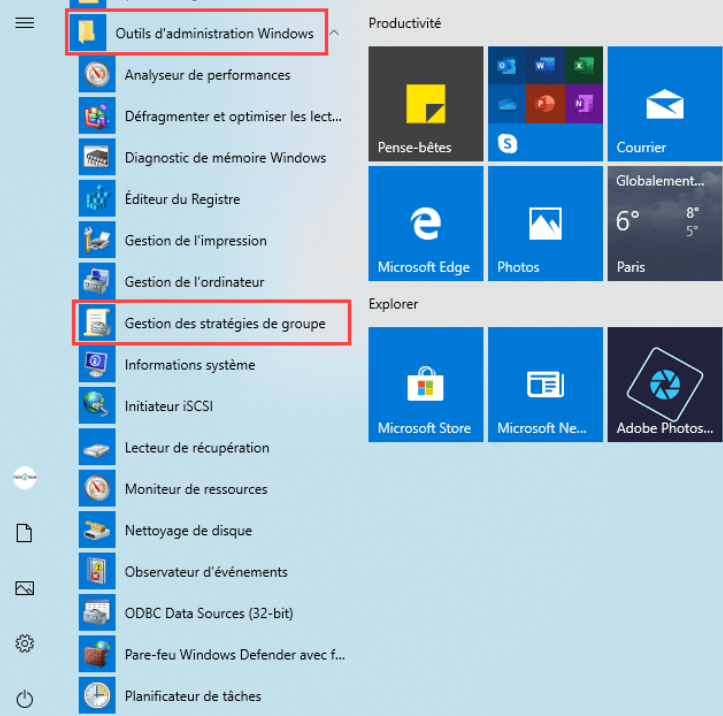

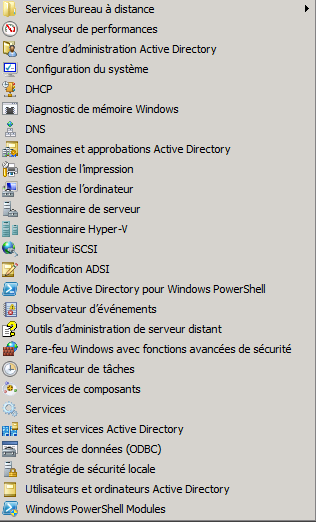

Une fois les fonctionnalités ajoutées, vous pouvez les retrouver dans les Outils d'administration.

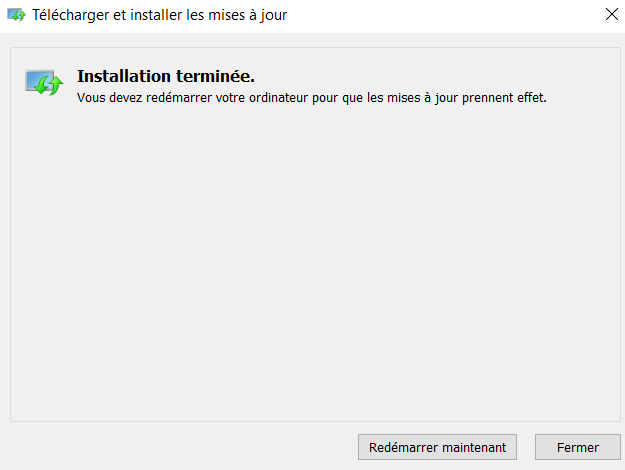

Pour Windows 10, même principe, exécuter le logiciel précédemment téléchargé :

Puis redémarrer :

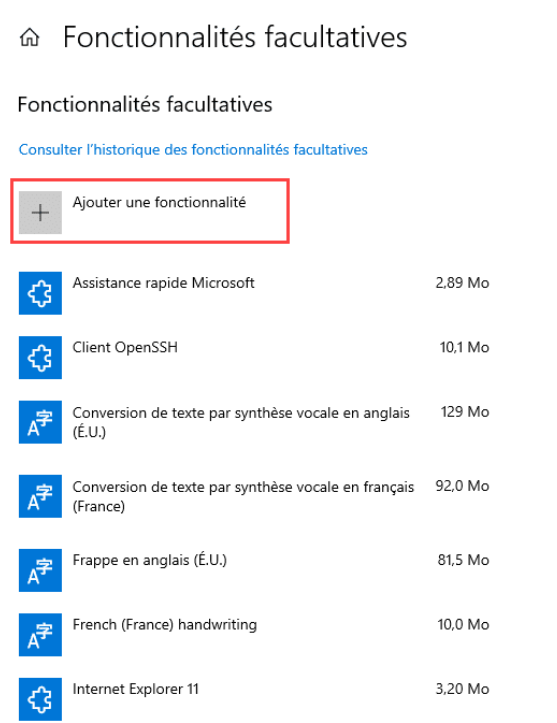

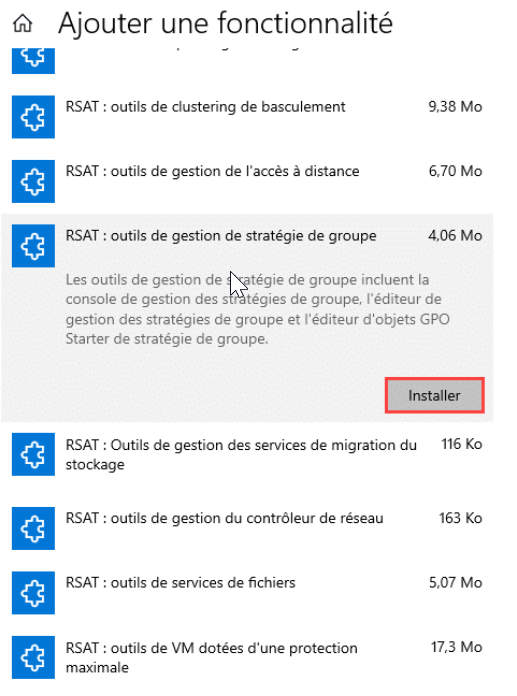

Aller ensuite dans paramètres, puis applications pour installer les RSAT, dans la recherche, tapez RSAT puis installez les :

Connexion avec les MMC des contrôleurs de domaine

Tout d'abord, connectez-vous avec votre machine liée à l'AD avec les identifiants administrateur du domaine (LAINE\Administrator).

Dans les outils d'administration, cliquez sur Utilisateurs et ordinateurs Active Directory. Ouvrez deux consoles afin d'avoir le visuel des deux contrôleurs de domaine.

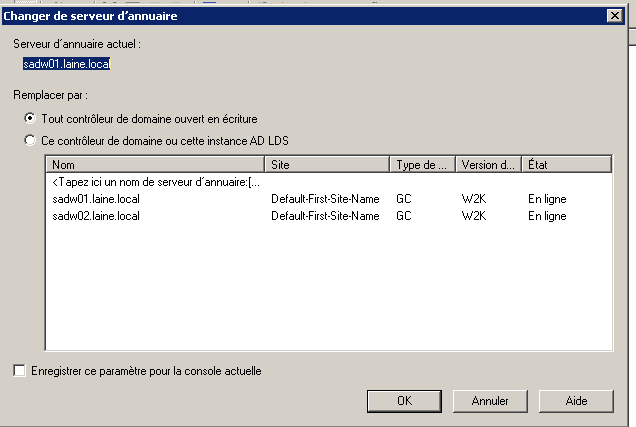

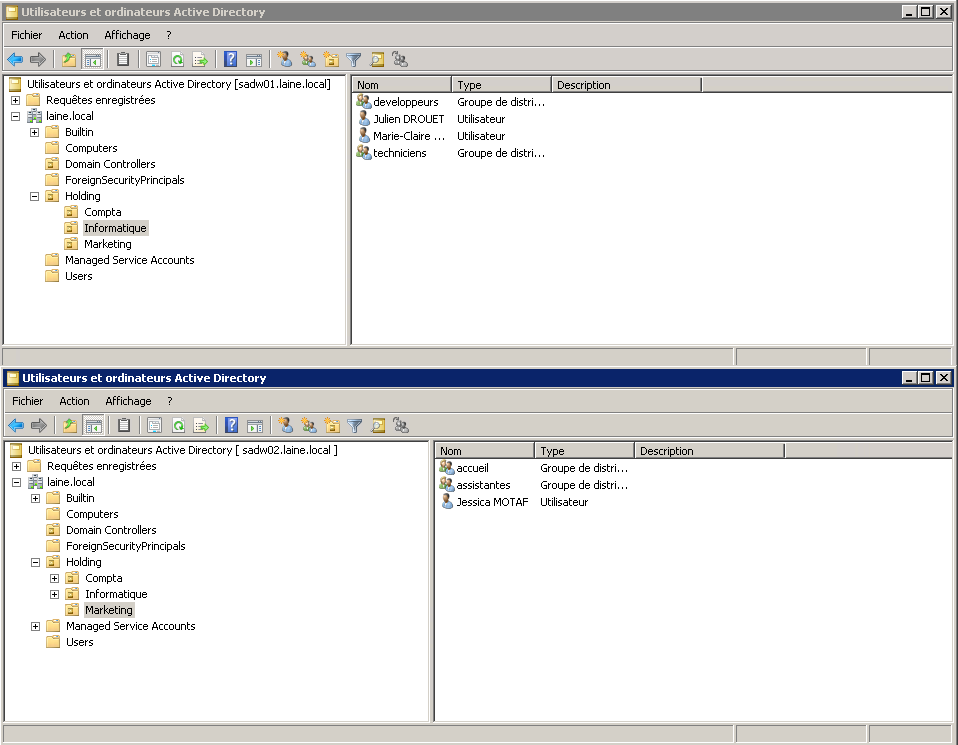

Une fois les consoles ouvertes, dans l'une d'elle, cliquez droit sur Utilisateurs et ordinateur Active Directory [ sadw01.laine.local ] et faite changer de contrôleur de domaine. Sélectionnez sadw02 puis Ok.

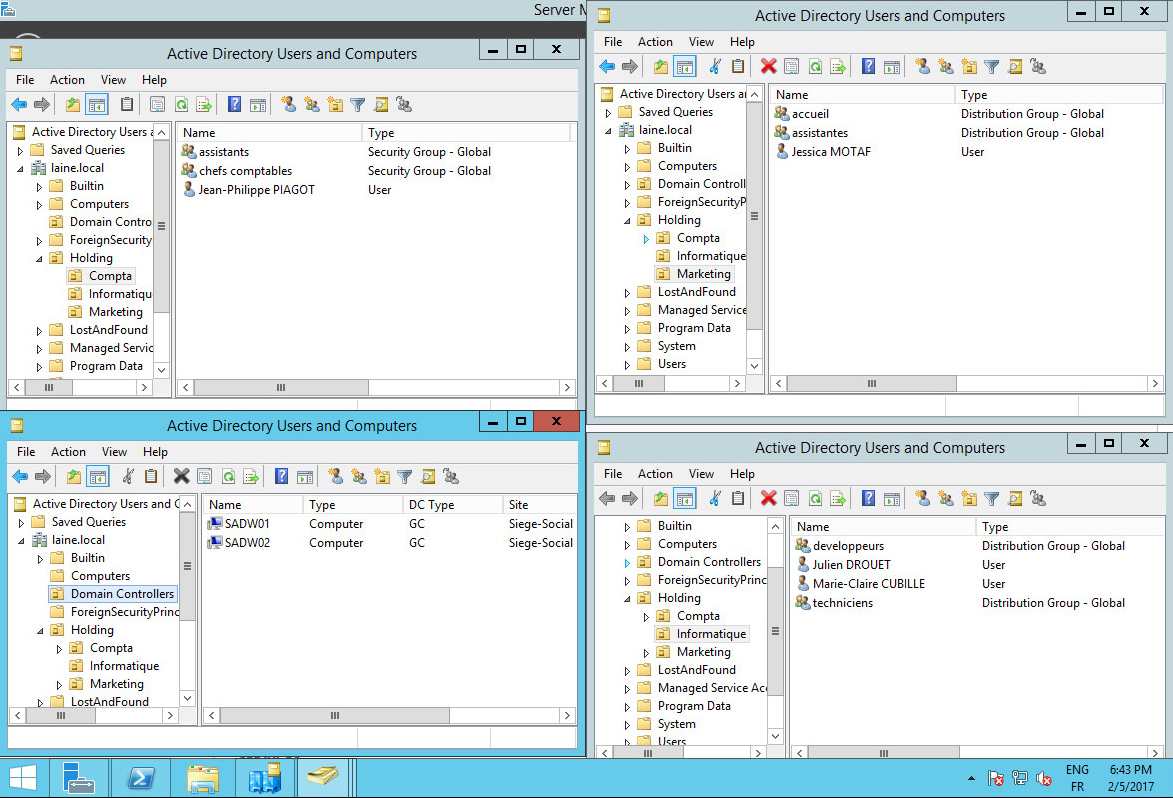

Nous pouvons maintenant administrer nos deux Contrôleurs de domaine en même temps.

Administration du contrôleur de domaine

Consigne

Créer un OU « Holding » à la racine et créez les trois OU suivantes :

• « Compta »

• « Marketing »

• « Informatique »

Dans l'OU « Compta », créez les groupes de sécurité « assistants » et

« chefs comptables ».

Dans l'OU « Marketing », créez le groupe « accueil » et le groupe « assistantes ».

Dans l'OU « Informatique », créez le groupe « developpeurs » et le groupe

« techniciens ».

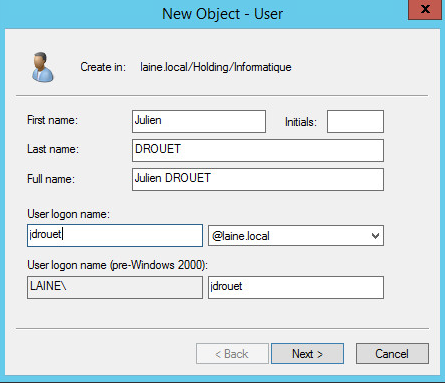

Créer les utilisateurs suivants avec les caractéristiques suivantes :

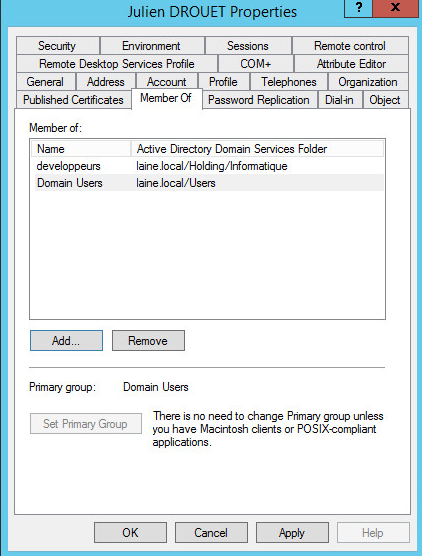

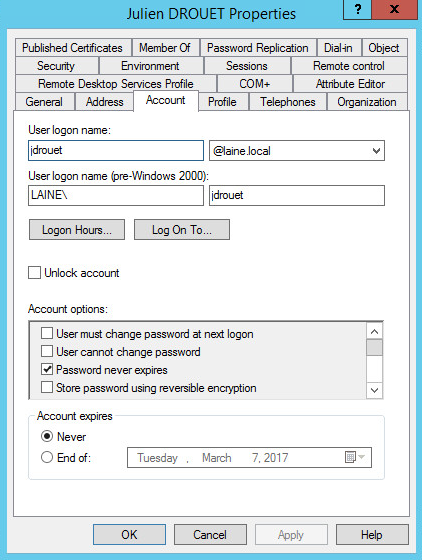

• Julien DROUET

Membre du groupe : développeurs

Placé dans l'OU : Informatique

Mot de passe : Espoir15 (avec la lettre E en majuscules)

Le mot de passe n'expire pas

• Jessica MOTAF

Membre du groupe : assistantes

Mot de passe : Espoir15 (avec la lettre E en majuscules)

Placé dans l'OU : marketing

• Jean-Philippe PIAGOT

Membre du groupe : assistant

Mot de passe : Espoir15 (avec la lettre E en majuscules)

Placé dans l'OU : Compta

• Marie-Claire CUBILLE

Membre du groupe : Techniciens

Mot de passe : Espoir15 (avec la lettre E en majuscules)

Le mot de passe n'expire pas

Placé dans l'OU : Informatique

Création des OU

Création des OU

Rendez-vous dans Utilisateur et ordinateurs Active Directory depuis un MMC ou sur le DC.

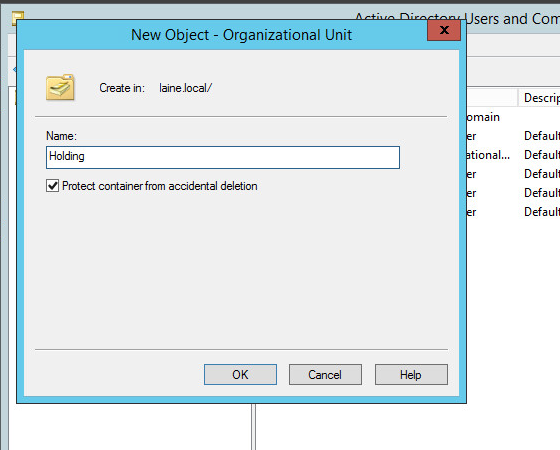

Cliquez droit dans le vide de l'arborescence, puis New, Organization Unit. Nommez la « **Holding **» puis Ok.

L'OU Holding est créée à la racine.

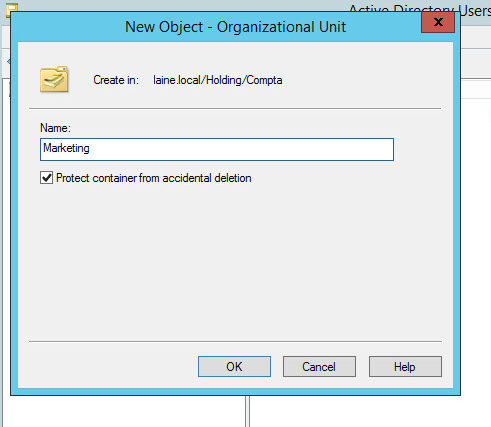

Cliquez droit ensuite sur l'OU Holding, est New -> Organization Unit. Nommez les Marketing, Informatique, Compta.

OU des contrôleurs de domaine

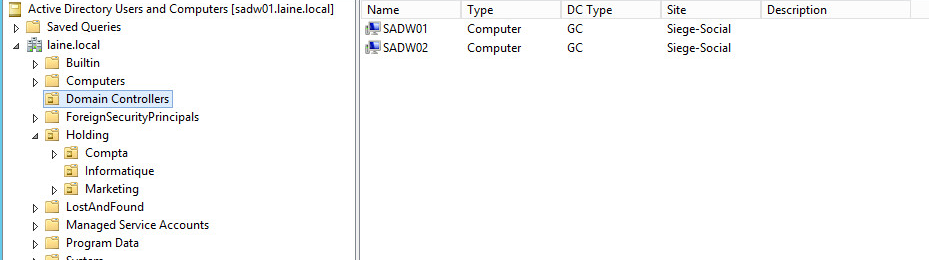

Dans le dossier Domain Controllers, à la racine, nous pouvons voir les machines contrôleur de domaine. Nous avons ici les deux DC configuré précédemment.

Création des groupes

Création des groupes

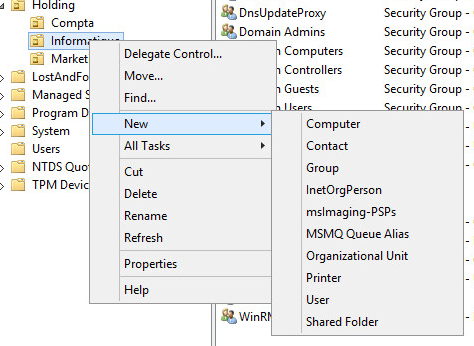

Pour créer un groupe, cliquez droit sur l'OU dans laquelle vous voulez créer votre groupe, puis New -> Group.

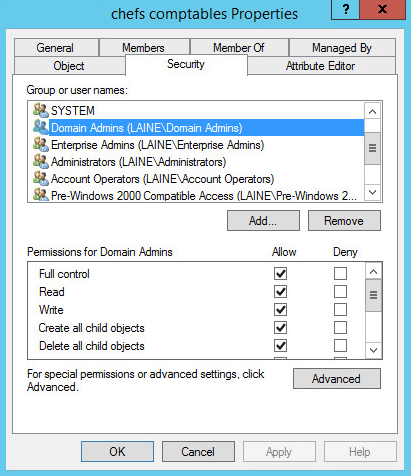

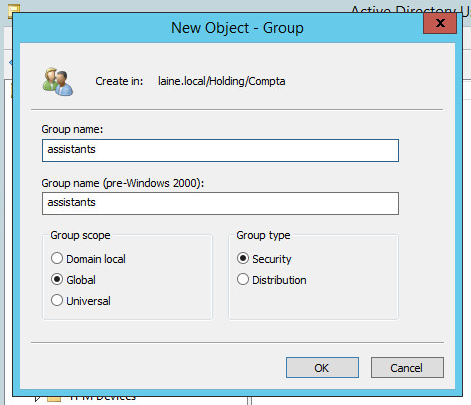

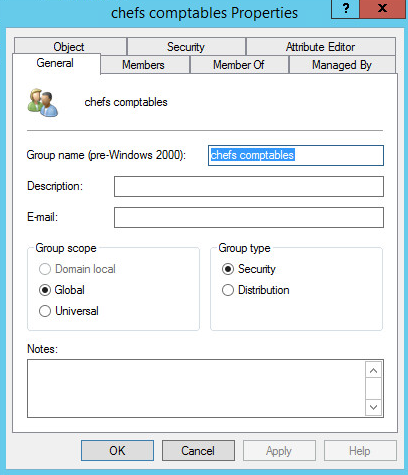

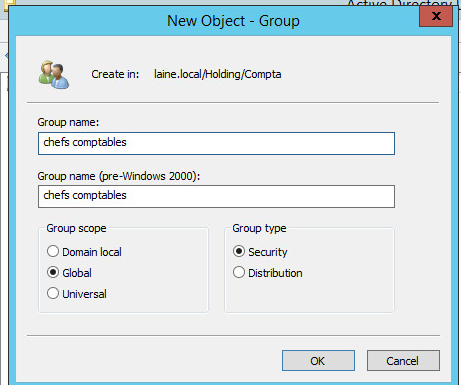

Ici nous créons les groupes de sécurité « assistants » et « chefs comptables » dans l'OU Compta.

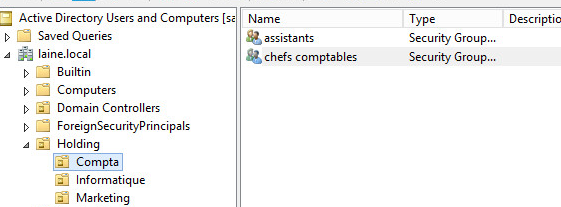

Ils y sont bien présents.

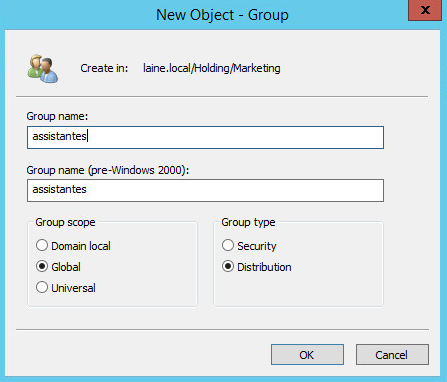

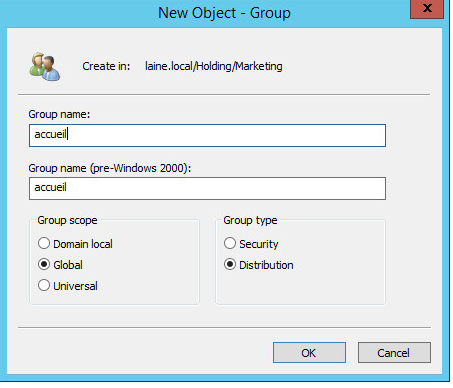

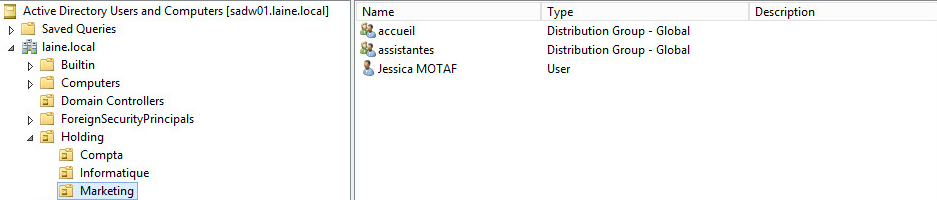

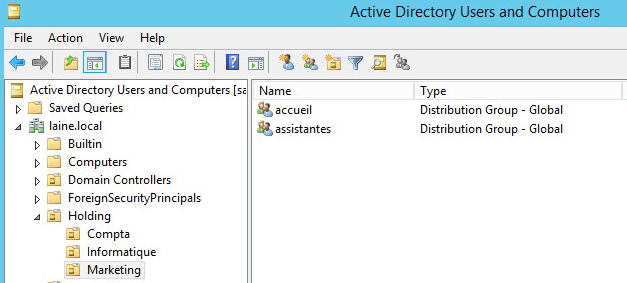

Maintenant, nous créons les groupes de distribution « accueil » et « assistantes » dans l'OU Marketing.

Ils y sont présents.

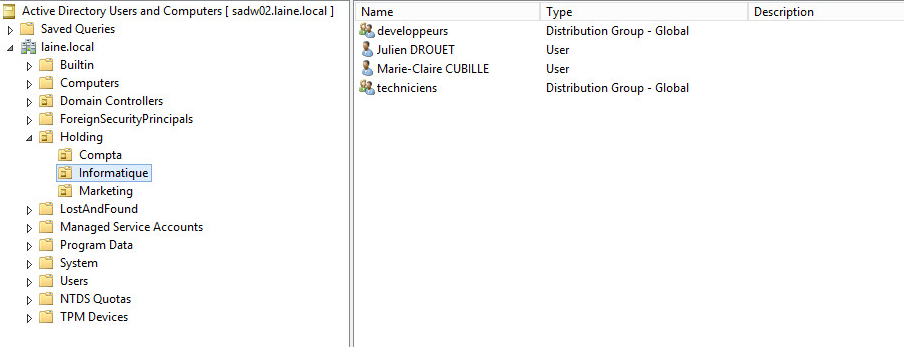

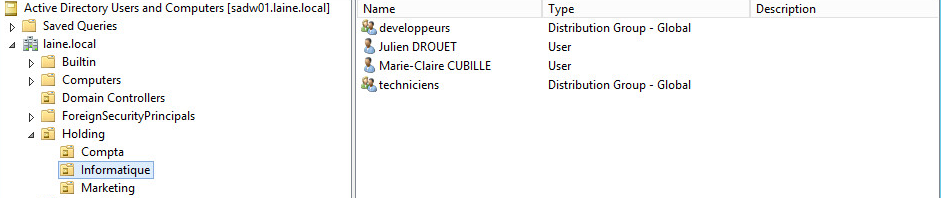

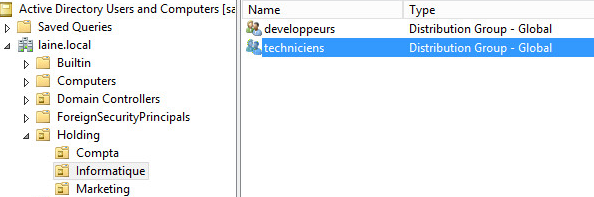

Exactement de la même manière mais dans l'OU Informatique, les groupes de distribution « développeurs » et « technicien ».

Exemple de propriétés d'un groupe de sécurité

Ici, nous voyons le groupe de sécurité « chefs comptables ». La case Security est bien coché dans le cadre « Group type ».

Création des comptes utilisateurs

Création des comptes

Pour créer un utilisateur, cliquez droit sur l'OU dans laquelle vous voulez créer un utilisateur, New -> User.

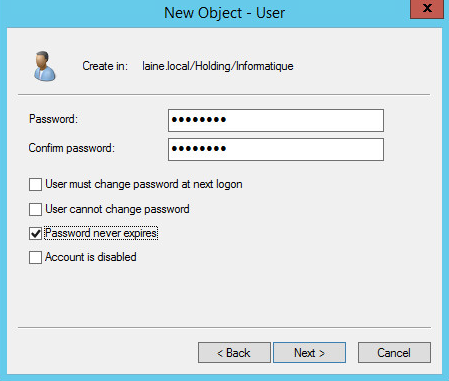

Puis renseignez les paramètres du compte, Nom, Prénom, mot de passe.. Cochez « Password never expires » pour que le mot de passe n'expire jamais.

De la même manière et dans les bon OU, créez les utilisateurs Jessica MOTAF, Jean-Philippe PIAGOT, et Marie-Claire CUBILLE. (Les mots de passes expireront pour Mme. MOTAF et Mr. PIAGOT.)

Il nous faut, une fois les utilisateurs créés, les ajouter aux bons groupes.

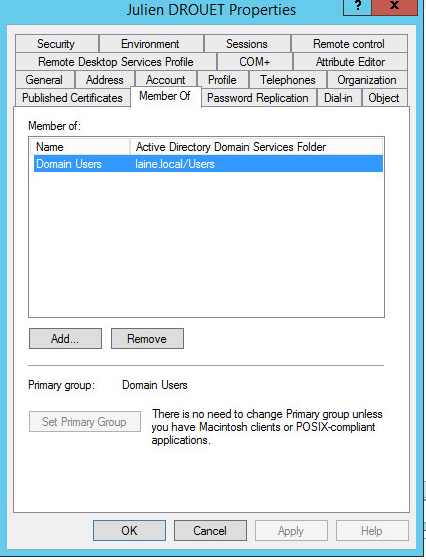

Pour cela, clic droit sur un utilisateur -> Propriétés. Dans l'onglet Member Of, cliquez sur Add... pour ajouter un groupe.

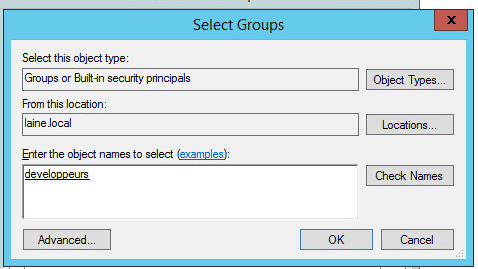

Tapez le nom du groupe puis OK. Faite ensuite Apply puis OK pour valider les nouveaux paramètres. Les groupes ont été ajoutés selon la consigne.

Exemple de propriétés d'un utilisateur

Ici Julien DROUET, son mot de passe n'expire jamais et il est membre du groupe « développeurs »

Configuration finale

Arborescence des groupes et des utilisateurs créés

OU Informatique

OU Marketing

Création des réplications

Consigne

• Créer 1 groupes de réplication (à nommer selon votre convenance)

• Créer 1 plan d'adressage IP

• Affecter chacun de vos contrôleurs de domaine au groupe de réplication

• Définir le contrôleur en version Core en tant que « Catalogue Global »

• Définir la planification de la réplication toutes les heures sauf mercredi et samedi

Création d'un groupe de réplication

Pour créer une réplication il faut se rendre dans le Server Manager -> Tools -> Active Direcotry Sites and Services.

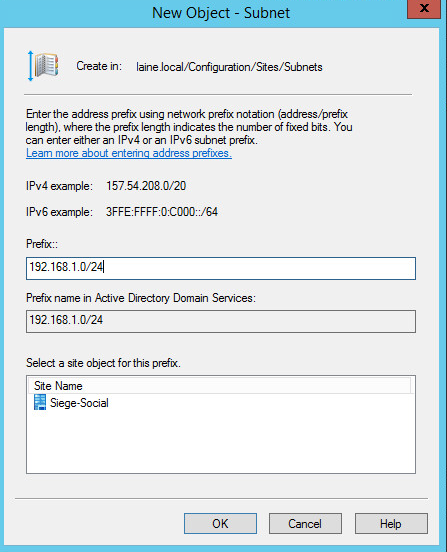

Commençons par créer un Subnet, cliquez droit sur Subnets et New Subnet. Tapez l'adresse de votre réseau/CIDR puis faite OK.

J'ai nommé mon groupe de réplication « Siege-Social ».

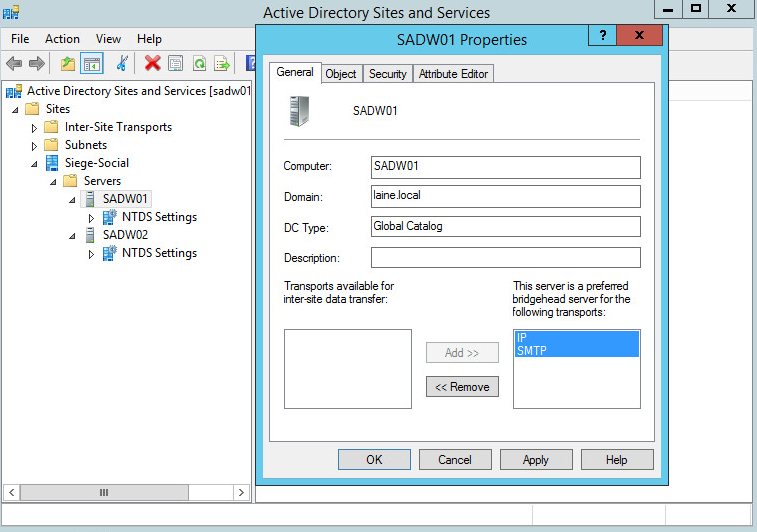

Cliquez droit ensuite SADW01, sélectionnez IP et SMTP et Add >>.

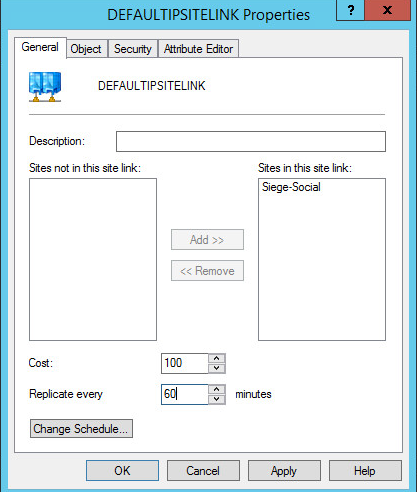

Puis dans Sites -> Inter-Site Transport -> IP, clique droit, propriétés.

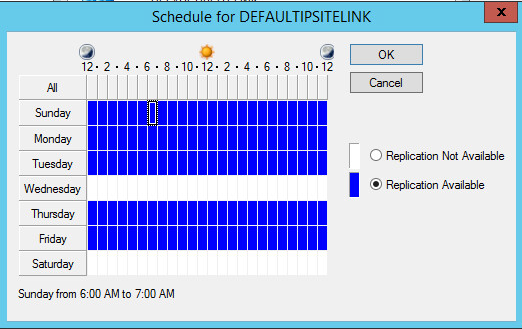

Changez la valeur « Replicate every » à 60, puis dans « Change Schedule » désactiver la réplication le mercredi et vendredi.

Planification de la réplication

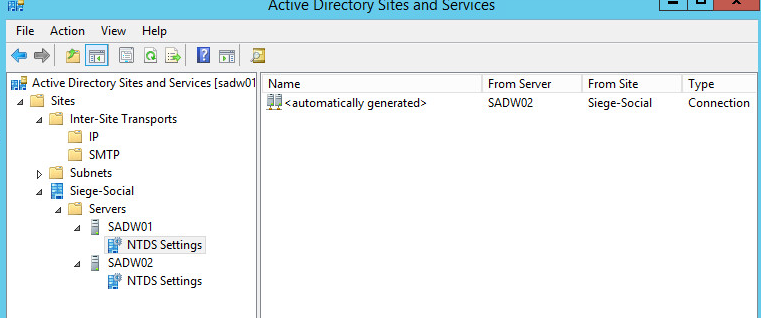

Dans les NTDS Settings du serveur, cliquez droit --> Propriétés sur <automatically generated>.

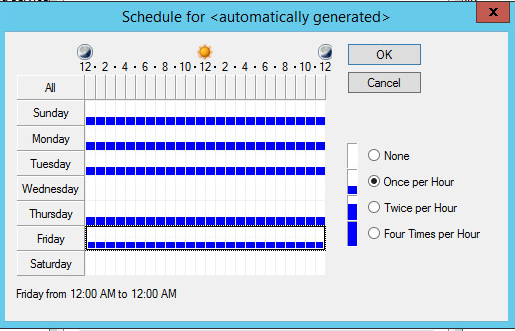

Changez la planification de la réplication selon la consigne. (Ici from SADW02, on configure selon quel serveur sera votre serveur primaire.)

La réplication est configurée. Nous pouvons maintenant la lancer en mode manuel et vérifier son bon fonctionnement.

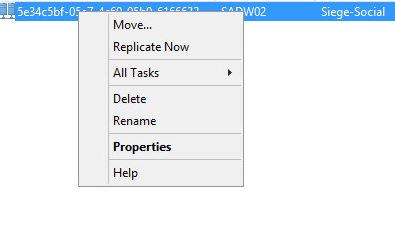

Clic droit sur la tâche qui viens d'être modifié -> Replicate Now

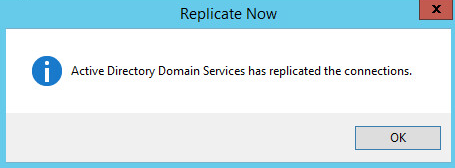

La réplication a été effectué. Nous pouvons maintenant vérifier sur SADW02 si nous avons nos utilisateurs et nos groupes créés précédemment. Je vois que tout y est. La réplication s'est bien déroulée.

Affectation des contrôleurs de domaine au groupe de réplication

Mes deux serveurs sont bien présents dans le groupe de réplication.

Définition du contrôleur version Core en tant que Catalogue Global

Pour définir un serveur en mode Catalogue Global, clique droit sur NTDS Settings du serveur en question, puis Propreties. Et cochez la case Global Catalog puis OK.

Dans les propriétés de SADW02, nous pouvons voir qu'il est défini en tant que Catalogue Global. Dans le champ « DC Type »

Sécurité

[Découverte réseau Eternal Blue & [Exploitation Eternal Blue
